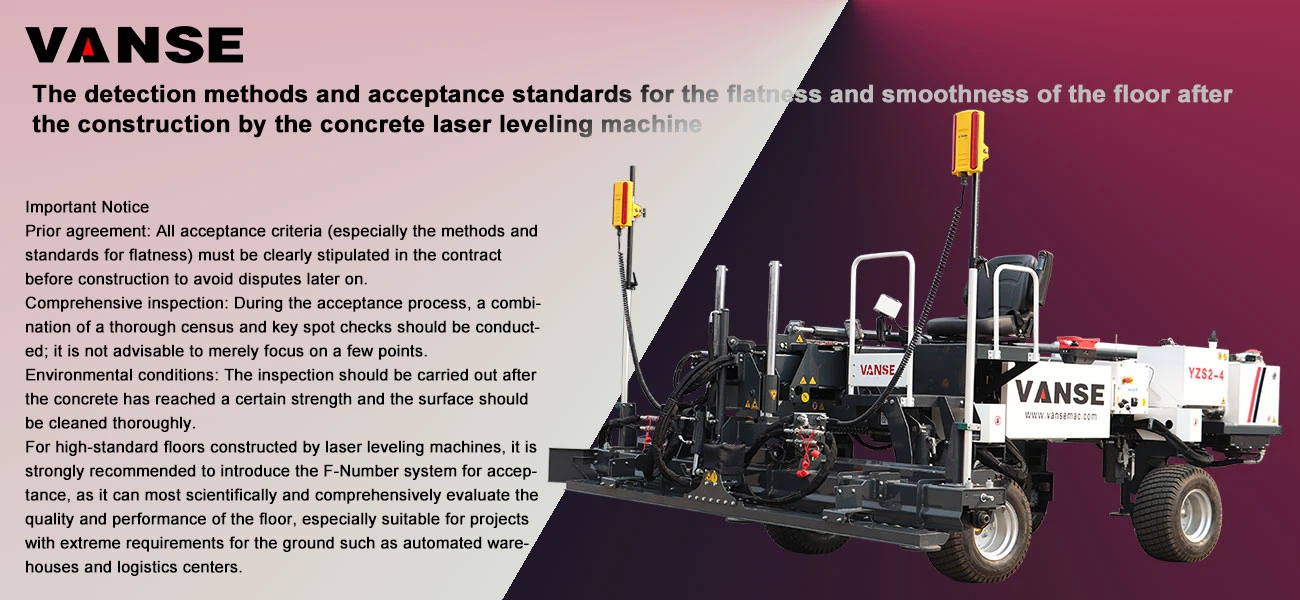

تعد طرق الكشف ومعايير القبول لتسوية ونعومة الأرضية بعد البناء بواسطة آلة تسوية الخرسانة بالليزر مسألة احترافية ومهمة للغاية. على الرغم من أن أدوات التسوية بالليزر يمكن أن تحقق معايير جودة عالية للغاية، إلا أن القبول النهائي يعتمد على بيانات موضوعية.
فيما يلي طرق الاختبار التفصيلية ومعايير القبول:
I. معايير فحص التسطيح والقبول
التسطيح هو أكبر ميزة لآلة التسوية بالليزر، ومعايير قبولها أعلى بكثير من تلك الخاصة بالعمليات التقليدية.
طريقة الكشف
طريقة قياس المسطرة والمحسس (تقليدية، شائعة الاستخدام)
الأدوات: مسطرة قياسية وطنية بطول 2 أو 3 أمتار (أو مسطرة إلكترونية)، مقياس تحسس.
الطريقة: ضع المسطرة بثبات على الأرض واستخدم مقياس الاستشعار لقياس أقصى مسافة بين أسفل المسطرة والأرض. ويجب قياس 10 نقاط على الأقل في نفس المنطقة (مثل بلاطة أو غرفة)، ويجب توزيع نقاط القياس بشكل عشوائي وتغطي الأجزاء الرئيسية مثل حواف الجدران وقواعد الأعمدة.
المزايا: أدوات بسيطة، عملية مريحة وبديهية.
العيب: يعكس التموجات المحلية "المموجة" ولا يمكنه قياس التسطيح الإجمالي لمنطقة كبيرة بدقة.
طريقة قياس المستوى أو المحطة الإجمالية (طريقة الارتفاع)
الأدوات: مستوى الدقة العالية-، أو المسطرة البرجية، أو المحطة الشاملة.
الطريقة: قم بإعداد نقاط قياس على الأرض في شبكة معينة (على سبيل المثال، 1 م × 1 م أو 2 م × 2 م)، وقياس قيمة الارتفاع لكل نقطة بمستوى، ثم حساب فرق الارتفاع بين أي نقطتين أو الانحراف المعياري للمنطقة بأكملها.
المزايا: البيانات دقيقة ويمكن إنشاء خريطة ارتفاع للأرض بأكملها، مما يجعلها الأكثر علمية.
العيوب: يستغرق وقتًا طويلاً ويتطلب مهارات فنية عالية من المشغلين.
F-نظام الأرقام (معترف به دوليًا والأكثر علمية)
هذه هي الطريقة المنصوص عليها في معيار ASTM E1155 الخاص بالولايات المتحدة. وهو حاليًا المعيار السائد وأعلى المعايير لتقييم تسطيح الأرضية على المستوى الدولي، وهو مناسب بشكل خاص للأرضيات ذات المعايير العالية- التي تم إنشاؤها عن طريق التسوية بالليزر.
الأدوات: أجهزة قياس ملفات تعريف الأرضية المتخصصة (مثل DipStick وDynaPulse وما إلى ذلك) أو مركبات قياس ملفات تعريف القصور الذاتي المستمرة.
مؤشر التقييم
FF value (flatness value) : It measures the undulation of the large wavelength (>600 مم) من الأرضية، مما يعكس درجة "ميل" أو "موجة" الأرضية. كلما كان حجم FFالقيمة، كلما كانت الأرضية العامة أكثر تملقًا.
FLالقيمة (قيمة الاستواء) : تقيس تموج الطول الموجي الصغير (<600mm) of the floor surface, reflecting the℃of "roughness" or "micro-vibration" of the floor surface. The larger the FLالقيمة هي أنه كلما كانت المنطقة المحلية من الأرضية أكثر سلاسة.
الطريقة: يتم إجراء القياس والحساب بواسطة متخصصين ومعدات وفقًا للإجراءات القياسية.
معايير القبول
المعيار التقليدي المحلي (طريقة المسطرة
الأرضية الصناعية العادية: ضمن نطاق مستقيم يبلغ 2 متر، يكون انحراف التسطيح أقل من أو يساوي 4 مم.
الأرضية الصناعية القياسية العالية- /VNA Ultra-الأرضية المسطحة: ضمن نطاق مسطرة يبلغ 2 متر، يكون انحراف التسطيح أقل من أو يساوي 2 مم. بالنسبة لأرضيات VNA، عادةً ما يكون مطلوبًا أن يكون أقل من أو يساوي 1.5 مم / 2 م.
الرقم القياسي الدولي -(موصى به للمشروعات ذات المعايير العالية-)
الأرضية الصناعية العادية: FF 20 / FL 15
مركز مستودع/لوجستيات-عالي المستوى: FF 35 / FL 25
مكتبة القنوات الضيقة VNA/الأرضية المسطحة الفائقة: F < sub > F 50 / F < sub > L < / sub > 40 أو أعلى (F < sub > F < / sub > 60 / F < sub > L < / sub > 50)
الطابق التجاري (مثل محلات السوبر ماركت): FF 25 / FL 20
ملاحظة: يجب النص بوضوح على قيمة F المحددة في عقد المشروع أو وثائق التصميم.
Ⅱ. معايير الفحص والقبول للنعومة (جودة السطح)
النعومة هي مفهوم شامل، يشمل المظهر، ومقاومة التآكل، ومقاومة الغبار، وما إلى ذلك، وهي تعتمد بشكل أكبر على الفحص البصري والقبول الوظيفي.
طريقة الكشف
طريقة الفحص البصري
الطريقة: راقب سطح الأرضية من زوايا مختلفة في ظل ظروف -إضاءة جيدة.
محتويات التفتيش
توحيد اللون: ما إذا كان لون السطح متناسقًا، وما إذا كانت هناك اختلافات واضحة في اللون، أو علامات مائية، أو ملاط أسمنتي زائد أو غير كافٍ.
العيوب: سواء كان هناك أقراص عسل أو أسطح منقرة أو ثقوب أو تقشير أو صنفرة أو أحجار مكشوفة.
الشقوق: التحقق من وجود شقوق الانكماش البلاستيكية المرئية وشقوق الانكماش الجافة بالعين المجردة. التركيز على فحص الزوايا والمناطق التي بها تركيز إجهاد.
الفقاعات: كمية وحجم الفقاعات السطحية. بشكل عام، يجب ألا يكون هناك عدد كبير جدًا من الفقاعات التي يزيد قطرها عن 2 مم.
العلامة واللمعان: ما إذا كان السطح أملسًا وما إذا كانت هناك أي علامات آلية أو علامات يدوية واضحة.
طريقة خدش الأشياء الصلبة
الأدوات: المفاتيح والعملات المعدنية والأشياء الصلبة الأخرى.
الطريقة: استخدم جسمًا صلبًا لخدش السطح بقوة معينة.
الحكم: إذا لم يبق إلا خدوش بيضاء خفيفة، فهذا يدل على أن صلابة السطح جيدة. إذا كان هناك تساقط واضح لحبوب الرمل أو أخاديد عميقة، فهذا يشير إلى أن قوة السطح غير كافية وقد يحدث صنفرة.
طريقة أداة الارتداد
الأداة: جهاز اختبار ارتداد الخرسانة.
الطريقة: حساب قوة سطح الأرض بشكل غير مباشر من خلال قيمة الارتداد. تحتوي هذه الطريقة على بعض الأخطاء وتحتاج إلى تصحيح وفقًا للمعايير.
الحكم: يجب أن تلبي قيمة الارتداد متطلبات قوة التصميم.
اختبار مقاومة التآكل (معملي)
بالنسبة للأماكن ذات متطلبات مقاومة التآكل العالية، يمكن أخذ النوى من الموقع- وإرسالها إلى المختبر لإجراء "اختبارات التآكل" (مثل ASTM C779).
معايير القبول
الجودة البصرية
اللون: لون السطح موحد ومتناسق، بدون اختلافات واضحة في اللون أو تلوث.
العيوب: السطح كثيف وناعم، وخالي من عيوب الجودة مثل التقرح، والحفر، والشقوق، والصنفرة، والتقشير، والتجويف.
التماس: يجب أن يكون خط القطع مستقيماً، وبعرض وعمق موحدين، ولا توجد حواف أو زوايا مفقودة.
صلابة السطح وخاصية مقاومة-الغبار
لا ينبغي أن يؤدي الخدش بجسم صلب إلى صنفرة أو مواد فضفاضة.
في الاستخدام اليومي، يجب ألا تتسبب حركة المركبات وحركة الأشخاص في ارتفاع الغبار على الأرض.
Ⅲ. مؤشرات القبول الهامة الأخرى
بالإضافة إلى التسطيح والنعومة، يجب أيضًا الانتباه إلى المؤشرات التالية
الارتفاع والمنحدر
الأدوات: المستوى، المحطة الشاملة.
قياسي: عادة ما يكون الانحراف المسموح به بين الارتفاع المقاس والارتفاع المصمم ±10 مم. في المناطق ذات متطلبات الصرف الصحي، يجب أن يتوافق المنحدر مع متطلبات التصميم ويجب ألا يكون هناك تراكم للمياه.
الاستواء (وليس التسطيح)
الأدوات: جهاز تسوية بالليزر، جهاز تسوية.
المعيار: يشير إلى درجة ميل الأرضية بأكملها بالنسبة للمستوى الأفقي المطلق. بالنسبة لأساسات المعدات ذات متطلبات المستوى الصارمة، يكون الخطأ المسموح به صغيرًا جدًا (مثل ±3mm/10m).
ملخص واقتراحات
| بنود التفتيش | أدوات الكشف الرئيسية | مرجع للقبول-العالي المستوى |
| التسطيح | مسطرة بطول 2 متر، مقياس حس | أقل من أو يساوي 2 مم / 2 م (يوصى به أقل من أو يساوي 1.5 مم / 2 م) |
| F-نظام قياس الأرقام | FF 50 / FL40 (ينطبق على أرضية VNA) | |
| نعومة | الفحص البصري، خدوش الأجسام الصلبة | اللون موحد، بدون شقوق أو صنفرة أو ثقوب، ولا يوجد صنفرة عند الخدش |
| ارتفاع | المستوى، المحطة الشاملة | ± 10 ملم |
| المنحدر | المستوى، المحطة الشاملة | يلبي متطلبات التصميم ولا يوجد تراكم للمياه |
ملاحظة هامة
الاتفاق المسبق: يجب النص بشكل واضح على جميع معايير القبول (خاصة طرق ومعايير التسطيح) في العقد قبل البناء لتجنب النزاعات لاحقًا.
التفتيش الشامل: خلال عملية القبول، ينبغي إجراء مزيج من التعداد السكاني الشامل والفحوصات العشوائية الرئيسية؛ ليس من المستحسن التركيز فقط على بضع نقاط.
الظروف البيئية: يجب إجراء الفحص بعد أن تصل الخرسانة إلى قوة معينة ويجب تنظيف السطح جيدًا.
بالنسبة للأرضيات-المعيارية العالية التي تم إنشاؤها بواسطة آلات التسوية بالليزر، يوصى بشدة بتقديم نظام F-Number للقبول، حيث يمكنه تقييم جودة وأداء الأرضية بشكل علمي وشامل، وهو مناسب بشكل خاص للمشروعات ذات المتطلبات القصوى للأرض مثل المستودعات الآلية ومراكز الخدمات اللوجستية.
ملحوظة:المعلمات الواردة في هذه الوثيقة هي للإشارة فقط وليست إلزامية. نظرًا للاختلافات في الخصائص التقنية بين العلامات التجارية والموديلات المختلفة لأجهزة تسوية الليزر، يرجى استشارة الشركة المصنعة للحصول على حل مناسب قبل التشغيل الفعلي. لا يتحمل هذا المستند المرجعي أي مسؤولية عن أي مشكلات تنشأ عن عدم اتباع تعليمات الشركة المصنعة.
