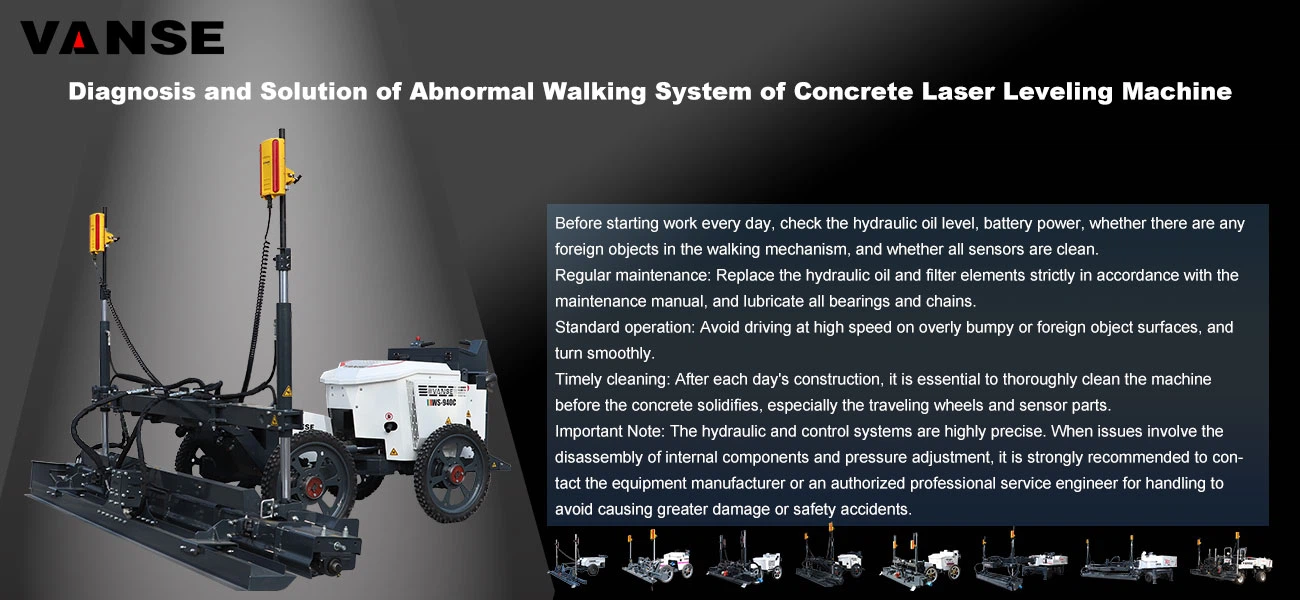

يعد نظام المشي الخاص بتسوية الخرسانة بالليزر أحد وظائفه الأساسية. بمجرد حدوث عطل، فإنه سيؤثر بشكل مباشر على كفاءة البناء واستواء الأرضية. فيما يلي مراجعة منهجية للخطوات التشخيصية والحلول الخاصة بأنظمة المشي غير الطبيعية بالنسبة لك.
Ⅰ. تصنيف الظواهر خطأ
أولاً، قم بإجراء تصنيف أولي بناءً على ظواهر خطأ مختلفة:
غير قادر على المشي تمامًا: آلة التسوية ثابتة تمامًا.
المشي الضعيف/السرعة البطيئة: يمكنه المشي، لكنه يفتقر إلى القوة ولا يمكنه الوصول إلى السرعة المحددة.
المشي/الاهتزاز غير المستقر: التأتأة أثناء المشي أو اهتزاز الجسم بشدة.
المشي غير الطبيعي على أحد الجانبين: يكون أحد الجانبين طبيعياً، بينما يكون الجانب الآخر ساكناً أو ضعيفاً أو في الاتجاه الخاطئ.
انحراف المشي: عدم القدرة على المشي في خط مستقيم، وينحرف تلقائيًا إلى جانب واحد.
Ⅱ. عملية التشخيص المنهجية والحلول
اتبع مبدأ إجراء التحقيق من البسيط إلى المعقد ومن الخارج إلى الداخل.
الخطوة 1: المظهر الأولي والفحص الأساسي
مفتاح إيقاف الطوارئ واختيار الوضع
التشخيص: تحقق مما إذا كان قد تم الضغط على مفتاح إيقاف الطوارئ الموجود في وحدة التشغيل أو جهاز التحكم عن بعد وما إذا كان قد تم تحديد وضع العمل (مثل يدوي/تلقائي) بشكل صحيح.
الحل: حرر مفتاح إيقاف الطوارئ وحدد وضع العمل الصحيح.
إمدادات الطاقة واتصال الخط:
التشخيص: تحقق مما إذا كان مفتاح الطاقة الرئيسي وأطراف البطارية مفكوكة أو متآكلة أو بها طاقة غير كافية (بالنسبة للطرز التي تعمل بالبطارية-). تحقق مما إذا كانت المقابس الموجودة في خزانة التحكم الرئيسية ومحرك المشي مفكوكة.
الحل: قم بربط جميع الكتل الطرفية، أو قم بتنظيف أطراف البطارية، أو قم بشحن البطارية أو استبدالها. تأكد من توصيل كافة المقابس بشكل آمن.
التشويش على مكونات ناقل الحركة الميكانيكي
التشخيص: التحقق مما إذا كانت عجلات المشي (المسارات) أو أعمدة الإدارة أو السلاسل أو التروس محشورة بالأسمنت المتصلب أو الحجارة المكسرة أو غيرها من الأجسام الغريبة.
** الحل ** : أوقف الجهاز فورًا وقم بإزالة كافة العوائق تمامًا. التحقق من حالة التشحيم للسلسلة أو علبة التروس وإضافة أو استبدال الشحم المحدد إذا لزم الأمر.
الخطوة 2: تشخيص النظام الهيدروليكي (نقاط الخطأ الشائعة)
إذا لم يتم العثور على مشكلات أثناء الفحص الأولي، فركز على فحص النظام الهيدروليكي.
مستوى الزيت الهيدروليكي وجودة الزيت
التشخيص: قد يؤدي عدم كفاية الزيت الهيدروليكي إلى جفاف المضخة، مما يؤدي إلى ضعف الحركة أو عدم الحركة أثناء الحركة. يمكن أن يؤدي الزيت الفاسد (التحول إلى اللون الأسود أو ظهور رغوة أو وجود نشارة معدنية) إلى إتلاف المكونات الهيدروليكية.
الحل: افحص مستوى الزيت أثناء إيقاف تشغيل الماكينة وقم بتجديده إلى العلامة المحددة. إذا كانت جودة الزيت دون المستوى المطلوب، فيجب استبدال الزيت الهيدروليكي وعنصر الفلتر للنموذج المحدد من المصنع الأصلي- بالكامل.
محرك المشي ومضخة القيادة
التشخيص (شذوذ أحادي الجانب): إذا كان جانب واحد فقط من المشي غير طبيعي، يمكنك محاولة تبديل الأنابيب الهيدروليكية لمحركات المشي على كلا الجانبين. إذا انتقلت ظاهرة الخلل إلى الجانب الآخر، فهذا يشير إلى أن محرك المشي أو المضخة الموجودة على الجانب الأصلي معيبة.
الحل: يرجى الاتصال بأفراد الصيانة المحترفين. قد يكون من الضروري فحص أو استبدال محرك المشي أو المضخة المتغيرة أو صمامات التحكم ذات الصلة. تتطلب هذه الوظيفة المعرفة والأدوات المهنية. لا تفكيكها بنفسك.
ضغط النظام الهيدروليكي
التشخيص: استخدم مقياس الضغط الهيدروليكي للتحقق مما إذا كان ضغط الفائض لصمام الأمان الرئيسي ودائرة المشي للنظام قد وصل إلى القيمة المحددة. انخفاض الضغط يمكن أن يؤدي إلى الضعف عند المشي.
الحل: اطلب من فني محترف ضبط صمام التنفيس المقابل على الضغط القياسي. لا تقم بضبطه حسب الرغبة، وإلا فقد يتلف النظام الهيدروليكي.
الخطوة 3: نظام التحكم وتشخيص أجهزة الاستشعار
لآلات التسوية بالليزر التي تعتمد أنظمة تحكم متقدمة.
نظام التحكم بالليزر
التشخيص: تحقق مما إذا كان جهاز إرسال الليزر يعمل بشكل صحيح وما إذا كانت الإشارة مستقرة. تحقق مما إذا كان جهاز استقبال الليزر الموجود على جهاز التسوية نظيفًا ومثبتًا بإحكام. يمكن أن يؤدي فقدان الإشارة أو عدم استقرارها إلى تحرك الجهاز بشكل مضطرب أو توقفه.
الحل: تأكد من إعداد جهاز إرسال الليزر بشكل ثابت وأن الإشارة تغطي منطقة البناء بأكملها. قم بتنظيف قضيب استقبال الليزر ورأس المستشعر. إعادة معايرة النظام.
وحدة التحكم وأجهزة الاستشعار
التشخيص: لاحظ ما إذا كانت هناك أية إنذارات لرمز الخطأ على لوحة التحكم. تحقق مما إذا كان مستشعر سرعة المشي أو مستشعر الزاوية وما إلى ذلك تالفًا أو تم فصل الدائرة.
الحل: تحقق من السبب وفقًا لدليل رمز الخطأ. تحقق من أسلاك المستشعر وقم بتوصيلها بإحكام. استبدله إذا تم العثور على أي ضرر.
جهاز التحكم عن بعد/جهاز التحكم بالخط
التشخيص: قد تؤدي الإشارة الضعيفة أو عدم كفاية طاقة البطارية أو الأعطال الداخلية بجهاز التحكم عن بعد إلى فشل إرسال التعليمات بشكل صحيح، مما يؤدي إلى المشي بشكل غير طبيعي.
الحل: تحقق من مستوى بطارية جهاز التحكم عن بعد وحاول مطابقة التردد أو إعادة التشغيل. إذا أمكن، قم بالتبديل إلى وضع التحكم في الخط لإجراء اختبار مقارن لتحديد ما إذا كانت المشكلة تكمن في الجهاز أو جهاز التحكم عن بعد.
Ⅲ. جدول مرجعي سريع لظواهر الأخطاء الشائعة والحلول المستهدفة
| ظاهرة الخلل | الأسباب المحتملة | حل |
| عدم القدرة على المشي نهائياً | 1. يتم تنشيط مفتاح التوقف في حالات الطوارئ | 1. حرر مفتاح التوقف في حالات الطوارئ |
| 2. تم فصل مصدر الطاقة الرئيسي/تفريغ البطارية | 2. تحقق من مصدر الطاقة/الشحن وقم بتوصيله | |
| 3. عطل المضخة الهيدروليكية الرئيسية | 3. إصلاح المضخة الرئيسية | |
| 4. التحكم في انقطاع الإشارة | 4. تحقق من جهاز التحكم عن بعد وجهاز الاستقبال والأسلاك | |
| ضعف في المشي | مستوى الزيت الهيدروليكي منخفض جدًا أو جودة الزيت رديئة | 1. إضافة أو تغيير الزيت |
| 2. عنصر الفلتر الهيدروليكي مسدود | 2. استبدل عنصر الفلتر الهيدروليكي | |
| 3. ضغط النظام منخفض جدًا | 3. ضبط الضغط على يد محترفين | |
| 4. تسرب داخل موتور المشي أو المضخة | 4. فحص أو استبدال المكونات الهيدروليكية | |
| جانب واحد لا يتحرك/ضعيف | المسار/العجلة على هذا الجانب محشورة ميكانيكيًا | 1. إزالة الأجسام الغريبة |
| 2. محرك المشي على هذا الجانب معيب | 2. قم بتبديل الأنابيب الهيدروليكية للاختبار ثم قم بإجراء الإصلاح بعد التأكيد | |
| 3. قلب صمام التحكم الموجود على هذا الجانب عالق أو تالف | 3. قم بتنظيف أو استبدال مجموعة الصمام | |
| 4. مستشعر السرعة الموجود على هذا الجانب معيب | 4. افحص المستشعر أو استبدله | |
| اهتزاز/مشي غير مستقر | يوجد هواء في النظام الهيدروليكي | 1. قم بإجراء عملية العادم |
| 2. إشارة مستشعر التدفق/السرعة غير مستقرة | 2. فحص الحساسات والدوائر | |
| 3. يؤدي تلوث الزيت الهيدروليكي إلى تشغيل قلب الصمام بشكل متقطع | 3. استبدل الزيت الهيدروليكي وعنصر الفلتر | |
| المشي خارج المسار | 1. إشارة الليزر غير دقيقة | إعادة معايرة نظام الليزر |
| 2. توتر المسارات على كلا الجانبين غير متناسق | 2. اضبط المسارات على نفس التوتر | |
| 3. تلف محمل إحدى عجلات المشي | 3. استبدل المحمل التالف | |
| 4. خطأ في معايرة نظام التحكم | 4. أعد-إجراء معايرة المشي |
Ⅳ. احتياطات السلامة والصيانة اليومية
قبل بدء العمل كل يوم، تحقق من مستوى الزيت الهيدروليكي، وطاقة البطارية، وما إذا كان هناك أي أجسام غريبة في آلية المشي، وما إذا كانت جميع أجهزة الاستشعار نظيفة.
الصيانة الدورية: استبدل الزيت الهيدروليكي وعناصر الفلتر بدقة وفقًا لدليل الصيانة، وقم بتشحيم جميع المحامل والسلاسل.
التشغيل القياسي: تجنب القيادة بسرعة عالية على الأسطح شديدة الوعورة أو الأجسام الغريبة، ثم انعطف بسلاسة.
التنظيف في الوقت المناسب: بعد البناء اليومي، من الضروري تنظيف الآلة جيدًا قبل أن تتصلب الخرسانة، خاصة العجلات المتحركة وأجزاء المستشعر.
ملاحظة هامة: الأنظمة الهيدروليكية وأنظمة التحكم دقيقة للغاية. عندما تتضمن المشكلات تفكيك المكونات الداخلية وضبط الضغط، يوصى بشدة بالاتصال بالشركة المصنعة للمعدات أو مهندس خدمة محترف معتمد للتعامل معها لتجنب التسبب في أضرار أكبر أو حوادث تتعلق بالسلامة.
ملحوظة:المعلمات الواردة في هذه الوثيقة هي للإشارة فقط وليست إلزامية. نظرًا للاختلافات في الخصائص التقنية بين العلامات التجارية والموديلات المختلفة لأجهزة تسوية الليزر، يرجى استشارة الشركة المصنعة للحصول على حل مناسب قبل التشغيل الفعلي. لا يتحمل هذا المستند المرجعي أي مسؤولية عن أي مشكلات تنشأ عن عدم اتباع تعليمات الشركة المصنعة.
